Construção ICF: entenda como funciona

ICF é a sigla de Insulated Concrete Forms — formas isolantes para concreto. São módulos isolantes montados conforme o projeto, que recebem armaduras e concreto no interior e permanecem incorporados à parede. O resultado é uma parede de concreto armado com isolamento integrado nas duas faces, pronta para receber revestimentos.

Avaliar o ICF para meu projeto
Vista superior de parede em ICF com formas isolantes encaixadas, travas plásticas e armaduras de aço amarradas na cavidade

Imagem técnica de referência do sistema ICF. Não representa obra executada pela Cedral.

Nesta página
01

O que significa ICF?

ICF significa Insulated Concrete Forms, ou formas isolantes para concreto. O termo descreve um sistema em que as formas usadas para moldar o concreto são feitas de material isolante e não são retiradas depois da concretagem: elas permanecem no lugar e passam a integrar a parede, funcionando como isolamento permanente.

Existem diferentes fabricantes, geometrias de módulo e configurações de sistema. Por isso, características específicas — espessuras, componentes e desempenho declarado — dependem do sistema efetivamente utilizado em cada obra.

02

Como o sistema funciona?

As formas isolantes são encaixadas e travadas sobre a base já executada, formando as paredes conforme a geometria do projeto. Dentro delas são posicionadas as armaduras definidas pelo projeto estrutural. Em seguida o concreto é lançado e adensado no interior, criando um núcleo estrutural contínuo entre as duas camadas isolantes.

Escoramento e alinhamento são etapas críticas: garantem prumo, esquadro e a integridade das formas durante a concretagem.

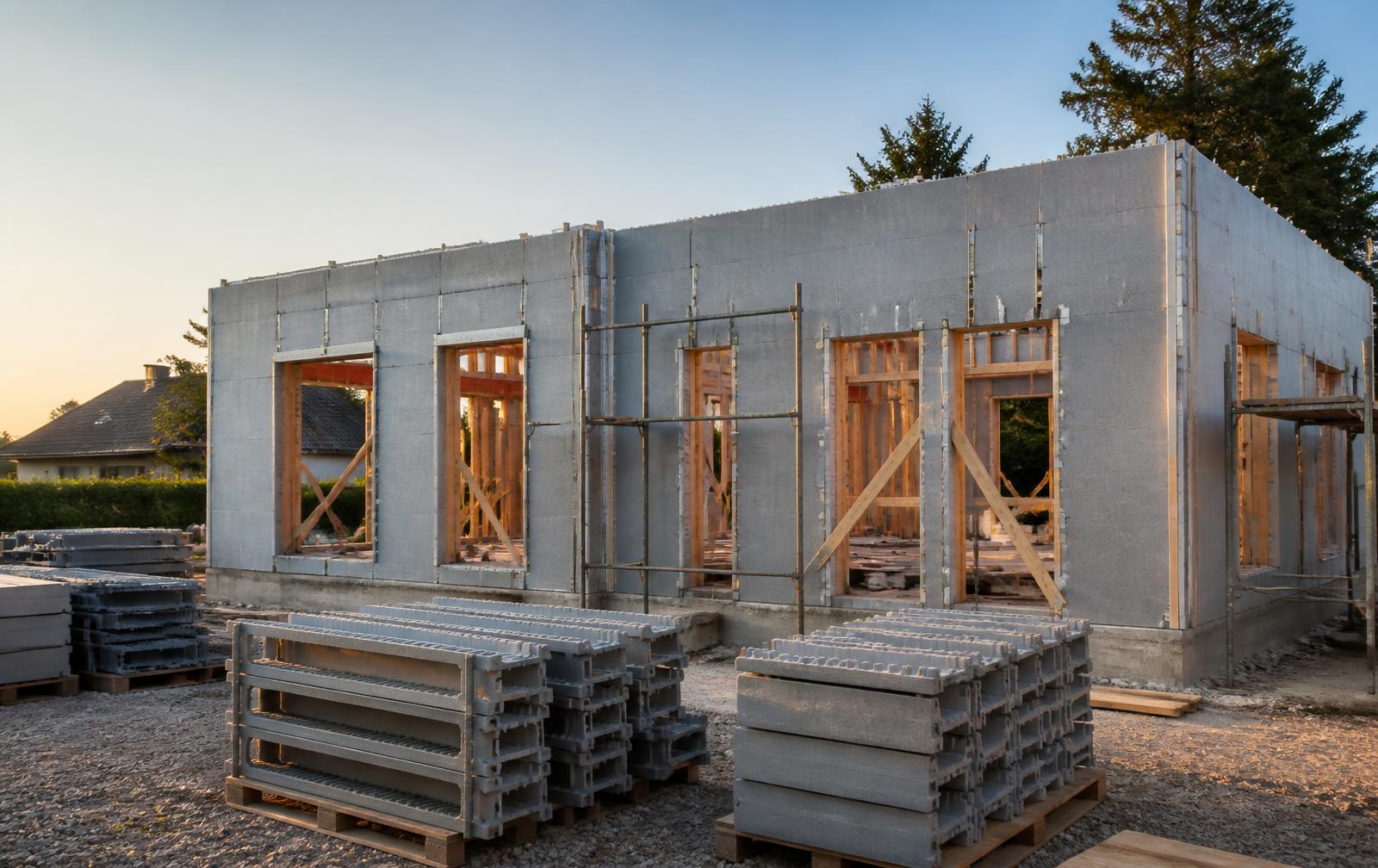

Canteiro organizado com paredes de residência montadas em formas isolantes do sistema ICF
Referência visual de montagem do sistema. Não representa obra executada pela Cedral.
03

Como uma parede ICF é formada?

A parede reúne três camadas trabalhando juntas: isolamento externo, núcleo de concreto armado e isolamento interno. O concreto responde pelo comportamento estrutural, e as faces isolantes permanecem incorporadas, servindo também de base para os revestimentos.

  1. 01

    Formas isolantes

    Módulos isolantes são encaixados e travados sobre a base, seguindo a geometria definida em projeto.

  2. 02

    Armaduras

    As barras de aço são posicionadas e amarradas no interior das formas, conforme o projeto estrutural.

  3. 03

    Concretagem

    O concreto é lançado e adensado no interior das formas, formando o núcleo estrutural da parede.

  4. 04

    Parede pronta

    Concluída a cura, a parede reúne núcleo de concreto armado e isolamento incorporado nas duas faces.

  5. 05

    Acabamento

    Instalações e revestimentos são executados conforme especificação, com linguagem arquitetônica livre.

04

Etapas de execução

A execução avança em etapas encadeadas: preparação da base, montagem e travamento das formas, posicionamento das armaduras, concretagem controlada, instalações, revestimentos e acabamentos. Cada uma depende da conferência da anterior.

  1. 01

    Entendimento do projeto

    Leitura do projeto arquitetônico, do programa, do terreno e dos objetivos de quem vai construir.

  2. 02

    Planejamento e compatibilização

    Arquitetura, estrutura e instalações são confrontadas para eliminar conflitos antes do canteiro.

  3. 03

    Preparação da estrutura

    Execução das etapas de base e apoios previstos, com conferência de níveis e eixos.

  4. 04

    Montagem do sistema ICF

    Encaixe, travamento, escoramento e alinhamento das formas isolantes modulares.

    Detalhe técnico das formas e armaduras antes da concretagem de uma parede ICF
  5. 05

    Armaduras e concretagem

    Posicionamento das armaduras conforme projeto, lançamento e adensamento controlado do concreto.

  6. 06

    Instalações

    Passagem de elétrica e hidráulica conforme projeto e orientação do sistema utilizado.

  7. 07

    Revestimentos e acabamentos

    Aplicação dos revestimentos especificados, interna e externamente, e finalização dos detalhes.

  8. 08

    Entrega

    Verificações finais, ajustes e entrega da edificação com orientações de uso.

05

Principais benefícios

Os benefícios do ICF vêm da integração entre estrutura e isolamento e da racionalização do processo construtivo. Todos pressupõem projeto adequado, especificação correta e execução controlada — não são resultados automáticos do material.

01

Conforto térmico

O isolamento integrado às duas faces da parede reduz a troca de calor pela envolvente e pode contribuir para maior estabilidade da temperatura interna.

02

Conforto acústico

A massa do concreto combinada às camadas isolantes favorece o comportamento acústico da parede, quando o projeto também resolve esquadrias e vedações.

03

Eficiência construtiva

Forma, isolamento e vedação avançam de maneira integrada, o que permite simplificar determinadas etapas do canteiro.

04

Racionalização da obra

O sistema modular favorece sequências de trabalho mais previsíveis, com menos improviso quando há bom planejamento prévio.

05

Resistência

O desempenho estrutural vem do concreto armado executado no interior das formas, dimensionado pelo projeto estrutural da edificação.

06

Menos resíduos em etapas específicas

A montagem modular pode reduzir a geração de resíduos em determinadas etapas, especialmente em vedação e formas.

07

Flexibilidade arquitetônica

A tecnologia construtiva não determina a estética final: o acabamento pode seguir linguagem contemporânea normalmente.

08

Estrutura e isolamento integrados

Em vez de camadas somadas depois, isolamento e estrutura são resolvidos no mesmo elemento construtivo.

06

Conforto térmico

O isolamento faz parte da parede, nas duas faces do núcleo de concreto. Isso reduz a troca de calor pela envolvente e pode contribuir para maior estabilidade da temperatura interna, favorecendo o conforto e o uso mais racional de climatização.

O desempenho efetivo depende do sistema utilizado, da orientação solar, das aberturas, da cobertura e dos demais elementos construtivos. Valores de desempenho térmico só podem ser afirmados com base na documentação técnica do sistema empregado.

07

Conforto acústico

A combinação da massa do concreto com camadas isolantes tende a favorecer o comportamento acústico da parede em comparação a vedações leves. O conforto acústico do ambiente, porém, é resultado do conjunto.

Esquadrias, vidros, portas, lajes e detalhes de vedação influenciam de forma decisiva e precisam ser tratados no projeto para que o ganho da parede se traduza em silêncio percebido.

08 · Eficiência construtiva

Eficiência não significa improvisação.

No ICF, forma, isolamento e vedação avançam de maneira integrada. Isso permite simplificar determinadas etapas do canteiro e trabalhar com sequências mais previsíveis, desde que o planejamento anteceda a obra.

A contrapartida é clara: o sistema é menos tolerante a decisões tardias. Alterações depois da concretagem custam mais caro do que em uma vedação convencional.

RacionalizaçãoSequências integradas

PlanejamentoDecisões antecipadas

Armaduras de aço posicionadas na cavidade das formas isolantes antes da concretagem
09

Resistência e estrutura

O comportamento estrutural de uma edificação em ICF vem do concreto armado moldado no interior das formas, dimensionado pelo projeto estrutural. Não é o isolamento que estrutura a parede: ele forma e protege.

Armaduras, espessura do núcleo, apoios e detalhes construtivos são definidos por projeto, como em qualquer estrutura de concreto armado.

10

Instalações elétricas e hidráulicas

As instalações são previstas em projeto e executadas conforme a orientação do sistema utilizado, normalmente com abertura controlada de canais nas faces isolantes e passagem das tubulações antes dos revestimentos.

Quanto melhor a compatibilização entre arquitetura, estrutura e instalações, menor a necessidade de improviso — e menor o risco de intervenções indevidas no núcleo de concreto.

  1. 01

    Parede ICF

    A estrutura e as faces isolantes já executadas.

  2. 02

    Abertura controlada

    O canal é feito na face isolante conforme o projeto.

  3. 03

    Passagem

    A instalação é posicionada antes dos revestimentos.

  4. 04

    Acabamento

    A superfície recebe a solução especificada.

11

Revestimentos e acabamentos

As paredes recebem revestimentos sobre as faces isolantes, conforme especificação de projeto e orientação do sistema: acabamentos texturizados e pintura, revestimentos aderidos ou soluções de fachada, além dos acabamentos internos usuais.

A escolha deve considerar compatibilidade com o substrato, exposição, detalhamento de arremates e manutenção prevista.

Sistema ICF em execução com formas e armaduras aparentesSistema construtivo
Referência conceitual de residência contemporânea finalizada com volumes claros, vidro e madeiraResultado arquitetônico

Imagens de referência do sistema e de arquitetura contemporânea. Não representam obras executadas pela Cedral.

12

ICF x alvenaria convencional

Os dois caminhos são viáveis e amplamente utilizados. Eles se diferenciam na forma de organizar o processo construtivo, não em uma superioridade absoluta de um sobre o outro.

Comparação objetiva entre construção em ICF e alvenaria convencional
Processo construtivoICFFormas isolantes modulares montadas em obra recebem armadura e concreto; o isolamento permanece na parede.Alvenaria convencionalEstrutura executada separadamente e vedação preenchida com blocos ou tijolos assentados.
IsolamentoICFIntegrado ao elemento construtivo, nas duas faces do núcleo de concreto.Alvenaria convencionalDepende do material de vedação e de camadas adicionais previstas especificamente em projeto.
EstruturaICFConcreto armado moldado no interior das formas, conforme projeto estrutural.Alvenaria convencionalConcreto armado, aço ou alvenaria estrutural, conforme a solução adotada no projeto.
Etapas de obraICFForma, isolamento e vedação avançam de maneira integrada.Alvenaria convencionalEtapas mais segmentadas, com maior número de interfaces entre equipes.
ResíduosICFMontagem modular pode reduzir resíduos em etapas específicas, como formas e vedação.Alvenaria convencionalCortes, quebras e retrabalhos tendem a gerar mais resíduo nessas etapas.
InstalaçõesICFPrevistas em projeto e executadas conforme orientação do sistema, com abertura controlada.Alvenaria convencionalRasgos e embutimentos executados na vedação durante a obra.
PlanejamentoICFExige compatibilização antecipada; decisões tardias custam mais caro.Alvenaria convencionalTolera mais ajustes em obra, o que também costuma gerar retrabalho.
ExecuçãoICFRequer equipe orientada ao sistema e controle de montagem, escoramento e concretagem.Alvenaria convencionalMão de obra amplamente disponível, com qualidade dependente de supervisão.
AcabamentoICFRevestimentos aplicados sobre as faces isolantes, conforme especificação de projeto.Alvenaria convencionalRevestimentos aplicados sobre a alvenaria, com etapas tradicionais de regularização.

A conclusão honesta é que não existe vencedor universal: a escolha depende do projeto, dos objetivos de quem constrói e de análise técnica caso a caso.

13

Quando ICF pode fazer sentido

O sistema tende a fazer mais sentido em projetos que valorizam conforto térmico e acústico, previsibilidade de processo e integração entre estrutura e isolamento — e que aceitam decidir mais coisas antes de iniciar a obra.

Residências contemporâneas de padrão médio-alto e alto, edificações comerciais e empreendimentos com repetição de módulos estão entre os contextos mais frequentes.

  • 01Conforto térmico e acústico
  • 02Previsibilidade de processo
  • 03Estrutura e isolamento integrados
  • 04Decisões antecipadas
14

O que deve ser analisado antes de escolher o sistema

Antes de definir o sistema construtivo, é preciso analisar o projeto arquitetônico, o programa, o terreno, a solução estrutural pretendida, prazos, logística do canteiro, nível de acabamento desejado e objetivos de desempenho e investimento.

Também entram na conta a disponibilidade de equipe orientada ao sistema e a documentação técnica dos componentes que serão utilizados.

01

Projeto arquitetônico

02

Programa

03

Terreno

04

Solução estrutural

05

Prazos

06

Logística do canteiro

07

Nível de acabamento

08

Objetivos de desempenho

09

Investimento

10

Equipe orientada ao sistema

11

Documentação técnica

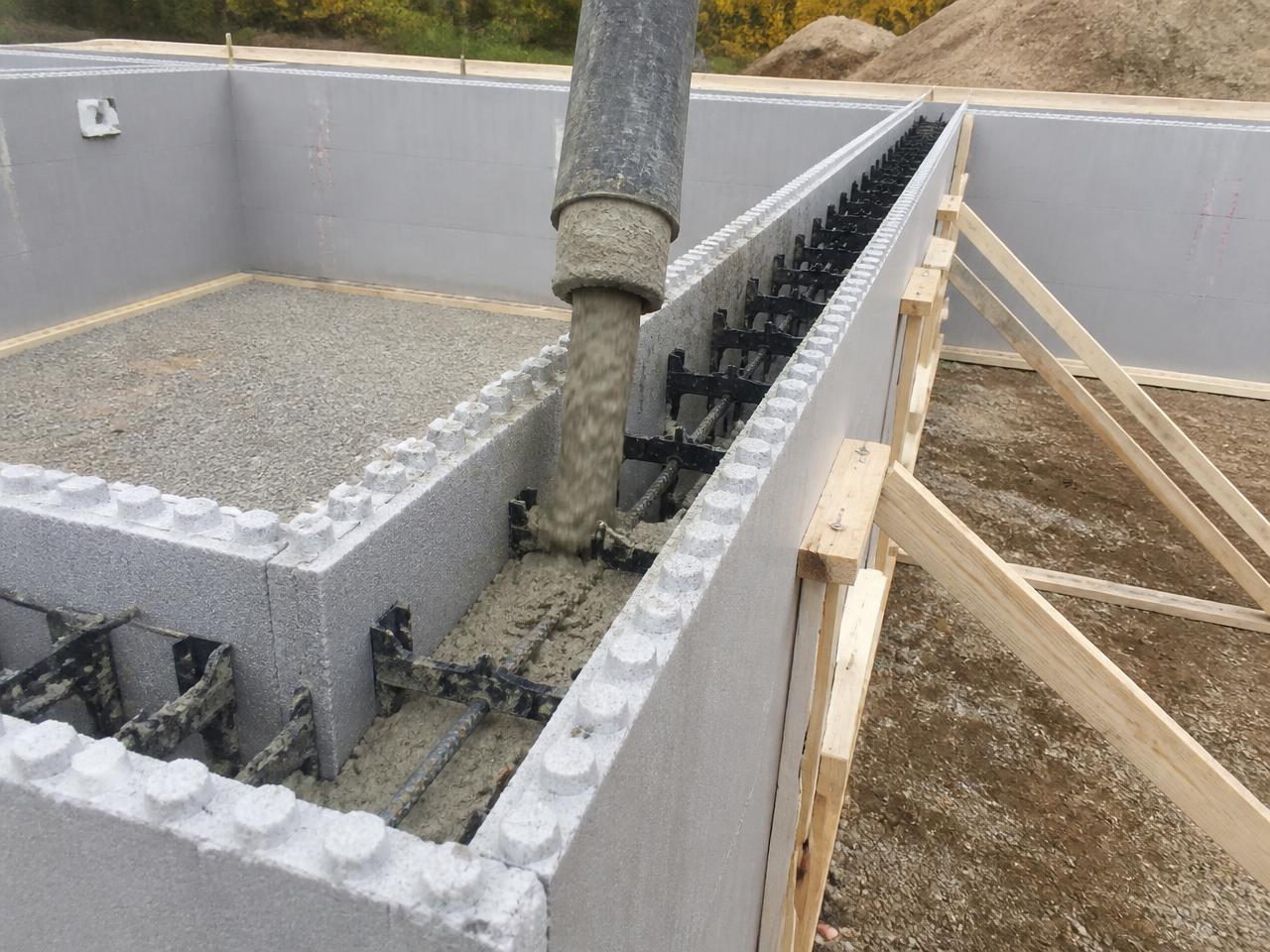

Concretagem controlada no interior das formas isolantes de um sistema ICF, com escoramento de madeira alinhando as paredes
15

Importância do projeto e da execução técnica

Nenhum sistema construtivo compensa um projeto mal resolvido. No ICF, isso é ainda mais evidente: compatibilização, detalhamento e controle de execução determinam se os benefícios do sistema vão se concretizar na obra.

É esse trabalho — leitura de projeto, planejamento e acompanhamento — que a Cedral coloca no centro da sua atuação.

Como a Cedral trabalha
16

Perguntas frequentes sobre ICF

Ver todas as dúvidas

ICF é a sigla de Insulated Concrete Forms, ou formas isolantes para concreto. São formas modulares de material isolante que são montadas conforme o projeto, recebem armaduras e concreto no interior e permanecem incorporadas à parede depois da concretagem. O resultado é uma parede formada por concreto armado com isolamento nas duas faces, pronta para receber revestimentos.

O ICF é um sistema construtivo alternativo à combinação de estrutura convencional com vedação em alvenaria. Ele reúne, em um mesmo elemento, forma, isolamento e estrutura de concreto armado. Se ele substitui a alvenaria em um caso específico depende do projeto arquitetônico, do projeto estrutural e da análise técnica da edificação.

O comportamento estrutural de uma edificação em ICF vem do concreto armado executado no interior das formas, dimensionado por projeto estrutural. Quando corretamente projetado, detalhado e executado, o sistema atende aos requisitos definidos pelo projeto, como qualquer estrutura de concreto armado. A segurança depende de projeto, materiais especificados e execução controlada.

A combinação de massa do concreto com camadas isolantes tende a favorecer o comportamento acústico da parede em relação a vedações leves. Ainda assim, o conforto acústico de um ambiente não depende só da parede: esquadrias, vidros, lajes, portas e detalhes de vedação influenciam de forma decisiva e precisam ser considerados no projeto.

As instalações são previstas em projeto e executadas conforme a orientação do sistema utilizado, normalmente com abertura controlada de canais nas faces isolantes e passagem de tubulações antes dos revestimentos. Quanto melhor a compatibilização entre arquitetura, estrutura e instalações, menor a necessidade de improviso durante a obra.

É preciso analisar o projeto arquitetônico, o programa, o terreno, a solução estrutural pretendida, os prazos e os objetivos de desempenho e investimento. A partir dessa leitura é possível dizer se o sistema faz sentido, o que precisaria ser ajustado e quais alternativas merecem comparação. Esse é justamente o tipo de conversa que a Cedral propõe antes de qualquer decisão.
